方形逆流式冷卻塔
詳情說明
安徽鼎盛工業制冷設備有限公司從事玻璃鋼產業近十五年，主要生產冷卻塔|方形橫流冷卻塔|方形逆流冷卻塔|圓形冷卻塔|水輪機冷卻塔|靜音冷卻塔|閉式冷卻塔|中央空調冷卻塔|安徽冷卻塔|，并廣泛應用于塑膠、電子、化工、化纖、電鍍、食品、紡織、服裝、印刷、吹塑、吸塑、醫藥、保鮮、建筑、機械配套設備等眾多行業及領域。。
一、產品簡介：

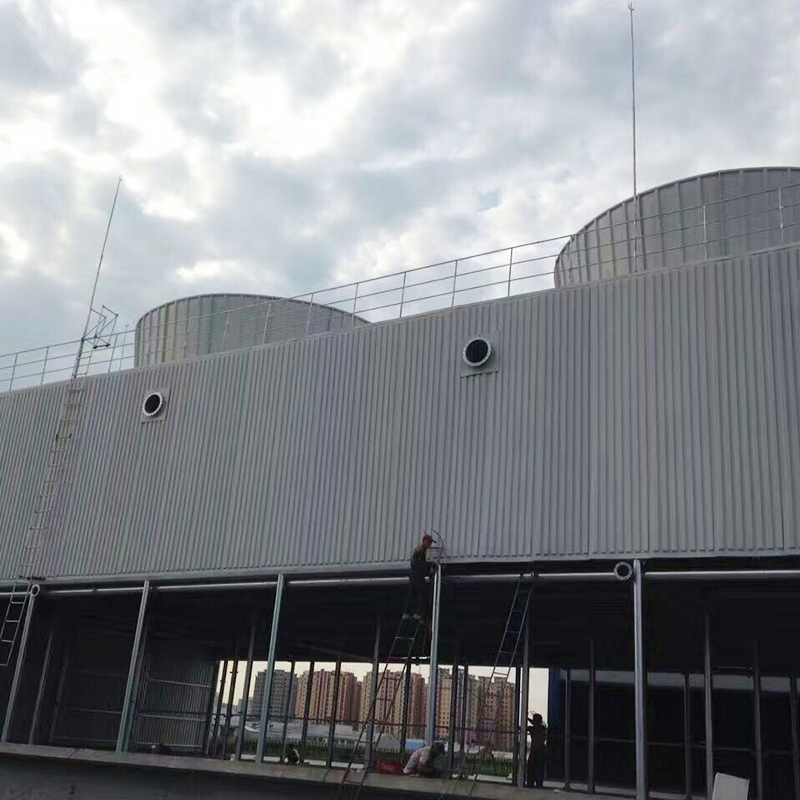

本系列方形逆流式冷卻塔采用逆流式氣熱交換技術，使冷空氣從冷卻塔底部進風，逆流往上進入填料層，實現熱交換帶著熱量。主體采用全鋼結構，玻璃鋼護板，塔體設檢修扶梯供塔頂設備的正常維護管理。采用S波紋填料，改性PVC材料，特殊構造的流水膜以擴散淋水面積；通過噴淋管道和噴頭散濺式的布水方式，實現布水均勻，加大散熱量，增強冷卻效果。
我公司根據近二十年的制造經驗，對本系列產品的結構設計作了局部改進，使其運行更加穩定可靠、主體耐用、裝配更方便，維修率極低。公司杜絕“粗放式”的生產管理，實行標準化生產，產品高度機械化作業。產品廣泛應用與石油、化工、冶煉、橡膠、食品、空調、注塑、制藥、釀造等行業的循環水冷卻工藝當中。
|
型號 |
流量 |
外形尺寸 |
風機直徑 |
電動功率 |
水壓 |
運行重量 |
|||
|
（m3/h） |
長（L） |
寬（W） |
高（H） |
（mm） |
（kw） |
|
凈重DRY |
運行重WET |
|
|
DS-500T |
500 |
5000 |
5000 |
5250 |
3700 |
18.5 |
52 |
4150 |
9180 |
|
DS-600T |
600 |
5250 |
5250 |
5770 |
3700 |
18.5 |
52 |
4680 |
10220 |
|
DS-700T |
700 |
5500 |
5500 |
5770 |
4050 |
22 |
52 |
5460 |
11380 |
|
DS-800T |
800 |
6000 |
6000 |
5900 |
4250 |
30 |
52 |
6520 |
11380 |
|
DS-900T |
900 |
6500 |
6500 |
6100 |
4550 |
30 |
52 |
7550 |
13300 |
|
DS-1000T |
1000 |
7000 |
7000 |
6100 |
4550 |
30 |
52 |
8200 |
16870 |
冷卻塔結構構成：
|
名稱 |
說明 |
|
主體鋼結構 |
選用Q235國標鋼材材質（一級鋼），采用先進的良流線技術加工而成，全部機械化、自動化加工，整體結構強度高，結構受力合理。塔體結構具有多向受力性能的效果，能有效的承受集中荷載，非對稱荷載，降低了冷卻塔的振動。 |
|
外圍護板 |
采用機械高溫拉擠型材，為高強度玻璃鋼復合材料，強度僅次于鋼板。外觀美觀大方，尺寸平整。使用壽命長久，利于拆卸 |
|
導風筒 |
采用玻璃鋼材質，阻燃氧指數≥40，采用全自動噴射技術制作，厚度均勻，含膠量大，表面平整光滑，整體剛性強。風筒內壁與風機葉尖之間距離控制在30±5mm。采用玻璃鋼材質，阻燃氧指數≥40，采用全自動噴射技術制作，厚度均勻，含膠量大，表面平整光滑，整體剛性強。風筒內壁與風機葉尖之間距離控制在30±5mm。 |
|
防水電機 |
是采用防水、防潮、耐腐蝕的專用Y系列戶外型冷卻塔電機，密封性好，廣泛適用于各種條件下的冷卻塔環境。絕緣等級為F級，防護等級達到IP55，電機工作電壓為380V，額定頻率為50Hz。 |
|
減速機 |
是一種運用行星輪系傳動原理，采用硬齒面圓柱齒輪浮動嚙合機構的減速機。該產品結構緊湊、體積小、運轉平穩、噪聲低、耐腐蝕、壽命長，使用維修方便。 |
|
冷卻風機 |
為清華大學工程力學系設計的機翼型軸流風機，葉片為鋁合金材質，葉片采用可調式輪轂，可根據需求條件角度。氣動力合理、效率高、風量大、噪聲低、耐腐蝕。設計使用壽命15年。 |
|
配水系統及噴頭 |
采用管式配水系統，配水系統具有的防堵塞性能。塔內不同位置噴頭的布水流量偏差＜5%，整個配水系統在額定流量的70％～130％內配水均勻。噴頭材質為ABS工程塑料，一次注塑成型，采用廣角設計，霧化均勻，無死角。保證水溫達到80℃。 |
|
散熱填料 |
填料是冷卻塔重要的部分，它的效率高低，取決于冷卻水與空氣在填料中充分接觸的程度。我公司采用多波紋S型填料，尺寸：1000mm×500mm×0.4mm。獨特的填料流道，使水流在填料表面能形成大面積的流動水膜，延長了水在填料里的冷卻時間，使空氣能迅速帶走水中的熱量，提高了水冷卻效果。材質為改性PVC全新材料，耐溫達到60℃。 |
|
收水器 |
效回收型除水器采用耐腐蝕PVC材料，其結構通過改變氣流流向，能有效地去除從填料中出來的濕空氣水份，使水的飄逸率降低至0.001%以下。當清洗填料時，可方便的將除水器卸除。 |
|
爬梯、護欄 |
冷卻塔安裝有爬梯、護欄，便于日常檢查、維修。 |
三、電動機相關參數介紹
|
絕緣的溫度等級 |
A級 |
E級 |
B級 |
F級 |
H級 |
|
繞組溫升限值（K） |
105 |
120 |
130 |
155 |
180 |
|
性能參考溫度（℃） |
60 |
75 |
80 |
100 |
125 |
|
性能參考溫度（℃） |
80 |
95 |
100 |
120 |
145 |
電動機防護等級達到IP55
IP（INGRESS PROTECTION）防護等級系統是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。將電器依其防塵防濕氣之特性加以分級。IP防護等級是由兩個數字所組成，第1個數字表示燈具離塵、防止外物侵入的等級，第2個數字表示燈具防濕氣、防水侵入的密閉程度，數字越大表示其防護等級越高。
第1個數字的含義：
0：無防護，沒有專門的防護
1：防護大于50mm的固體，能防止直徑大于50mm的固體異物進入殼內。能防止人體的某一大面積部分（如手）偶然或意外地觸及殼內帶電或運動部分，但不能防止有意識地接近這些部分
2：防護大于12mm的固體，能防止直徑大于12mm的固體異物進入殼內。能防止手指觸及殼內帶電或運動部分①
3：防護大于2.5mm的固體，能防止直徑大于2.5mm的固體異物進入殼內。能防止厚度或直徑大于2.5mm的工具、金屬線等觸及殼內帶電或運動部分①②
4：防護大于1mm的固體，能防止直徑大于1mm的固體異物進入殼內。能防止直徑或厚度大于1mm的導線或片條觸及殼內帶電或運轉部分①②
5：防塵，能防止灰塵進入達到影響產品正常運行的程度，完全防止觸及殼內帶電或運動部分。
6：塵密，能完全防止灰塵進入殼內，完全防止觸及殼內帶電或運動部分
第2個數字的含義：
0：無防護，沒有專門的防護
1：防滴，垂直的滴水應不能直接進入電機內部
2：15o防滴，與鉛垂線成15o角范圍內的滴水，應不能直接進入電機內部
3：防淋水，與鉛垂線成60O角范圍內的淋水，應不能直接進入電機內部
4：防濺，任何方向的濺水對電機應無有害的影響
5：防噴水，任何方向的噴水對電機應無有害的影響
6：防海浪或強加噴水，猛烈的海浪或強力的噴水對電機應無有害影響
7：浸水，電機在規定的壓力和時間下浸在水中，其進水量應無有害影響
8：潛水，電機在規定的壓力下長時間浸在水中，其進水量應無有害影響
電機應用中常用的防護等級有IP11、IP21、IP22、IP23、IP44、IP54、IP55等。
